PDP等离子大屏幕,什么是PDP等离子大屏幕
NeoDigm 为在超大屏幕显示器上实现多种显示模式提供了可能。通过简单的遥控器操作，即可将 PC,DVD,DTV,S-Video（各两路）信号随心所欲的在屏幕上任意组合、或单独显示。

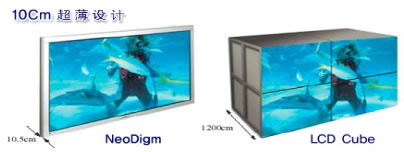

NeoDigm整机宽达2m，高度达到1.2m，而机身厚度仅为10cm。凭借这样超薄的身形，NeoDigm可以轻松的安置在任何场所。
NeoDigm拥有160度超宽视角，在屏幕前方的各个位置都能欣赏到清晰亮丽的画面。
NeoDigm 提供了高达 1,706*960的分辨率。 3D 数字梳状滤波器去除了显示高分辨率画面时蠕动及飘移像素点对画质的影响，全方向动态扫描技术使活动影像清晰、流畅。

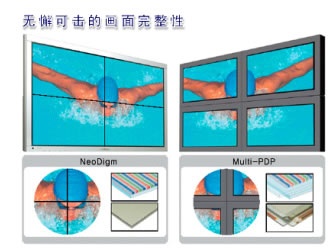

ORION PDP 所独有的等离子屏边缘切割、封装和拼接技术，突破极限，令屏幕间缝隙只有3mm 。配合嵌入式软件的强大功能，NeoDigm呈现出连贯、完美的 84” 超大画面。而传统的以等离子显示器整机联屏显示的方式，由于各屏幕之间距离达 80~100mm，画面被割裂，无法正常显示。
PDP等离子大屏幕参数
项目
参数值
有效显示面积
1842(H)× 1036(V)mm
画面比例
16:9
总像素数
1706×960
点距
0.36mm(H) 1.08mm(V)
色彩数
16,777,216
亮度
600cd/㎡( 平均 )
对比度
2,500:1
可视角度 (H/V)
160度
输入
RGB : D-Sub 15pin ×2 （VGA）
Composite : RCA×2 (AV)
S-Video : 4Pin Mini Din×2 (S-VIDEO)
Component : BNC×2 (DVD/DTV)
输出
外接音频 (L/R)
额定功率
1280W
电源
AC 100V ~ 240V
PDP等离子大屏幕物理参数
项目
参数值
外形尺寸 (mm)
2001( 宽 )×1190( 高 )×105( 厚 )
净重
140Kg( 不含底座 )
三星等离子42″PPM42S3
> 30,000 小时 ( 降至 50% 标称亮度 )
三星等离子42″PPM42S3
外型尺寸(宽×高×厚)：1027×630.5×79mm
显示面积：(宽×高)：955.9×558.8mm
机身重量：28.8kg
显象分辨率：852×480
亮度、对比度：700cd，1200：1
显示色数：1677万
屏幕比例：16：9
相数点距：1.095×1.110mm
扫描方式：逐行扫描
图象模式：动态、标准、电影、个人设定
画面模式：大、小、双画面、多画面
屏幕比例调整：宽屏幕、全景、放大1、放大2、14：9，正常
输入：高清晰端子，AV端子，S端子，PC端子，DVI
输出：监视输出
电源范围：100-260v（50/60Hz）
耗电量：330W
待机耗电量：3.5W
PDP等离子大屏幕拼接器简介
YOUS2800 电视墙处理器简介
YOUS2800 电视墙处理器采用独特的嵌入式结构设计，可接受各种信号源输入，如： 激光影碟、 VCD、DVD、录像机、摄像机、卫星电视、高清电视、笔记本、计算机、硬盘录像机等。
YOUS2800 电视墙处理器可以支持1-16路不同的视频源，不同的RGB信号可同时显示在不同的屏幕上，使用者可选择任一组视频源或RGB信号放大至原NxM倍(最大16×16)。
YOUS2800 电视墙处理器支持高清电视720p,1080i输入和输出 ，支持输入播放 HDTV、HD-DVD、高清硬盘录像机等各种高清视频信号 。
YOUS2800 电视墙处理器提供 高分辨率RGB输入实时显示， 支持计算机信号1024×768高分辨率输入和输出，可以将电脑图形或文字按比例放大全实时显示。（多达256路）
YOUS2800 电视墙处理器适用于CRT、LCD、DLP等各种大屏幕电视墙系统。
YOUS2800 电视墙处理器输入和输出
1) 输入（Video,RGB,HDTV）：
Video/S-Video复用两个BNC端子 ； D15接口,支持VGA/SVGA/XGA ； 复用 D15接口,支持540p/720i/720p/1080i
2）输出（RGB,,Video, HDTV）：
RGBHV 5个BNC端子,支持VGA/SVGA/XGA；3个BNC端子（复用端子RGBHV中RGB）YpbPr或YcbCr，支持540p/720i/720p/1080i ； Video/S-Video复用两个BNC端子（选装/外置）
1. YOUS2800 电视墙处理器技术指标
输
入
Video
Video/S-Video复用两个BNC端子,PAL/NTSC/SECAM全制式
复用 D15接口,支持540p/720i/720p/1080i
RGB
D15接口,支持VGA/SVGA/XVGA
输
出
Video
Video/S-Video复用两个BNC端子（选装/外置）
3个BNC端子（复用端子RGBHV中RGB)YpbPr或YcbCr
支持540p/720i/720p/1080i
RGB
RGBHV 5个BNC端子,支持VGA/SVGA/XGA
控制方式
标准的RS232端口
红外线遥控
显示单元组合方式
单机可接4/6/9/12/16显示单元,分别支持4/6/9/12/16视频和RGB输入；多机串联可控制高达256路
管理软件（可选）
YOUS Server 1.0
工作温度
0～60℃
工作湿度
5～95％RH
电源交流电压
100-240V
功率消耗
最大250W
机箱规格
19”/6U
机箱尺寸
431mm(W)×264mm(H)×530mm(D)
重量
25KG
PDP大屏幕拼接系统拓扑图
方案简单说明：
本方案是由9台42”等离子(PDP)数字显示器组成，组成3X3投影图形墙，单屏分辨率为852×480，单屏亮度为700cd/平方米
多屏幕控制器可以驱动9个等离子显示屏，有9条输出线缆分别连接到9台等离子的VGA输入口。由于控制机能够支持以太网方式和TCP/IP协议，支持10M/100M以太网，所以网络中的工作站图形等可以通过控制机中的网络接口输入，通过网络传递，显示到大屏幕上，形成一个标准的超高分辨率的超大图形画面；同时，投影单元和多屏幕控制器都提供视频/VGA输入接口，监控者可以通过等离子的视频/VGA接口在9个屏幕上分别显示一路或多路视频/VGA画面。
工程图片：
