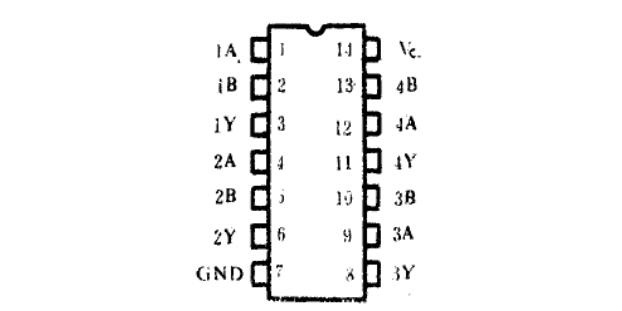

74ls136引脚图及功能表
引出端符号：
1A～4A，1B～4B 输入端
1Y～4Y 输出端
功能表：
H——-高电平
L——-低电平
OFF—-截止态
74ls136典型参数
tpd=10ns
Pd=7.5mW/每门

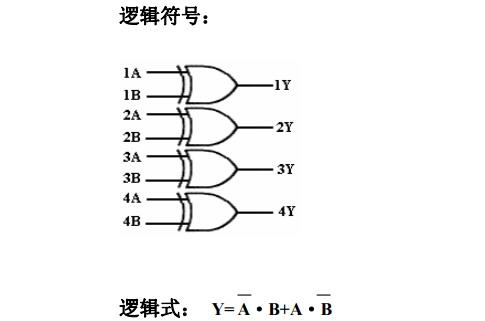

74ls136逻辑符号与表达式
74ls136极限值
电源电压————————————————7V
输入电压
54/74136————————————–5.5V
54/74LS136————————————-7V
工作环境温度
54***——————————– －55～125℃
74***—————————————0～70℃
贮存温度————————————– －65～150℃

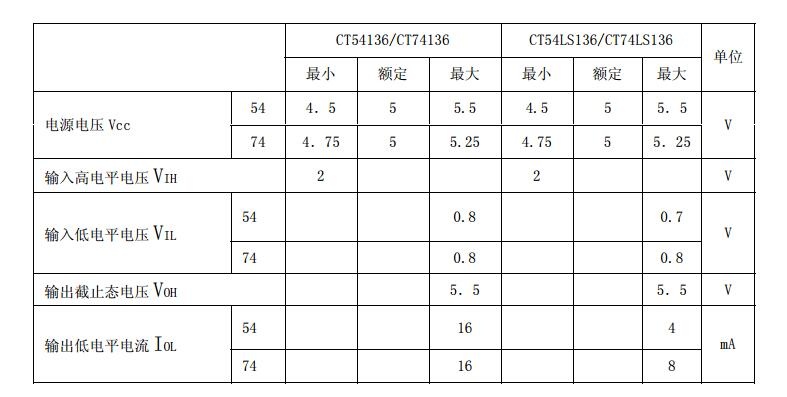

74ls136推荐工作条件

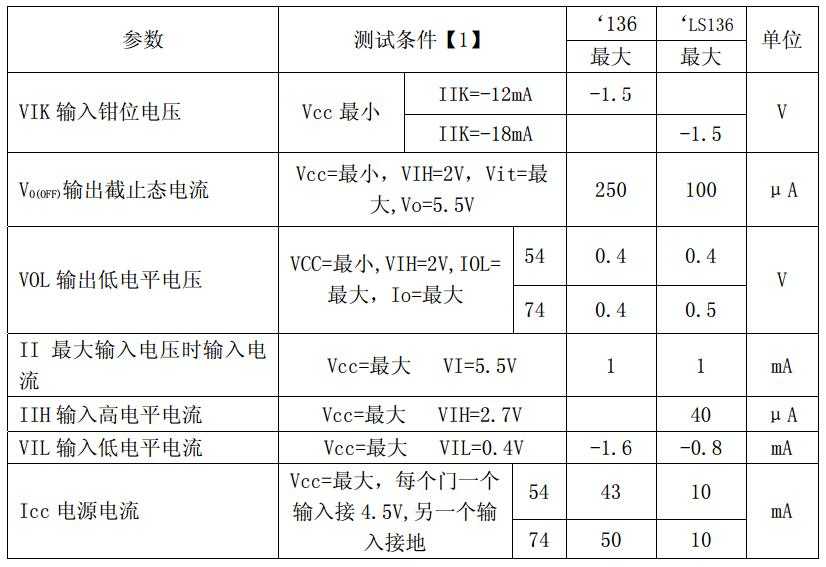

74ls136静态特性
【1】：测试条件中的“最大”和“最小”用推荐工作条件中的相应值。

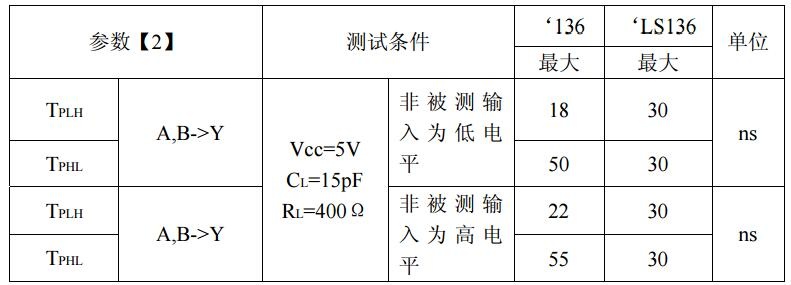

74ls136动态特性
【2】：TPLH 输出由低电平到高电平传输延迟时间
TPHL 输出由高电平到低电平传输延迟时间
