LM393应用电路及LM393相关的应用资料
|

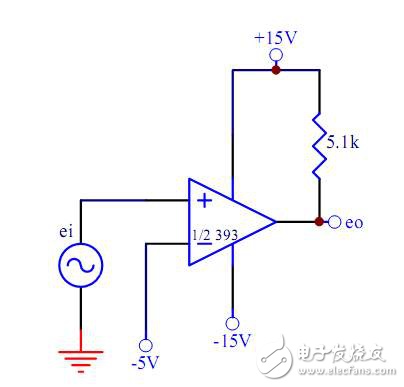

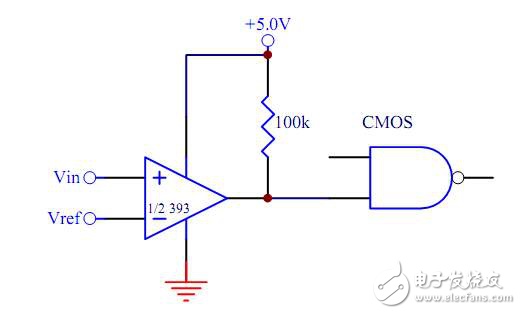

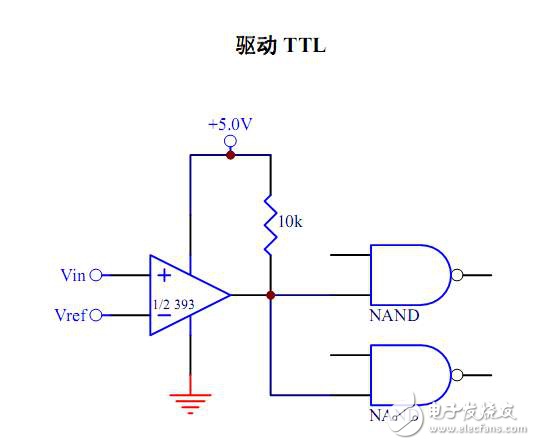

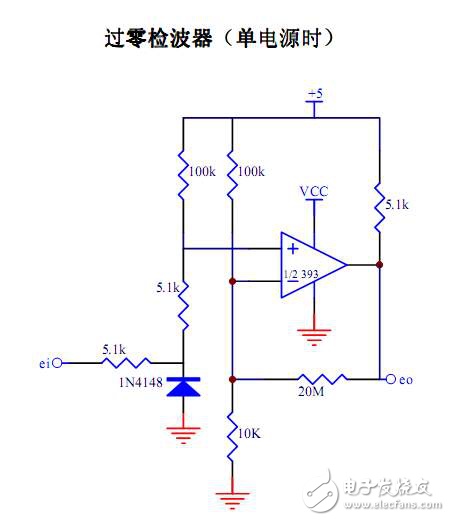

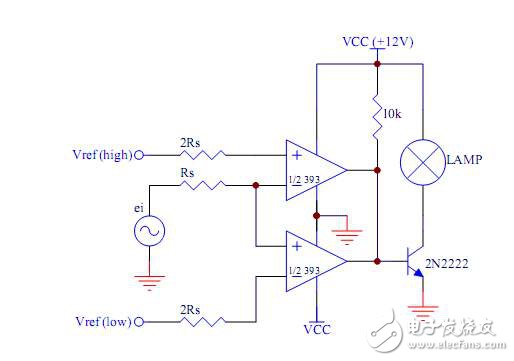

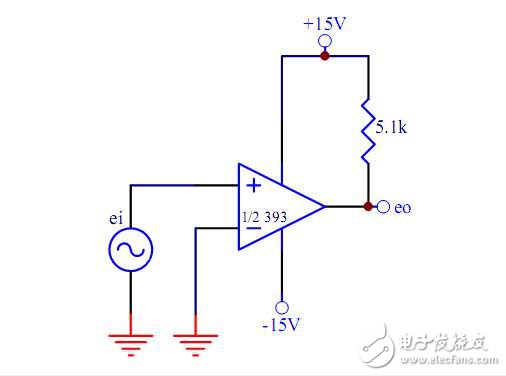

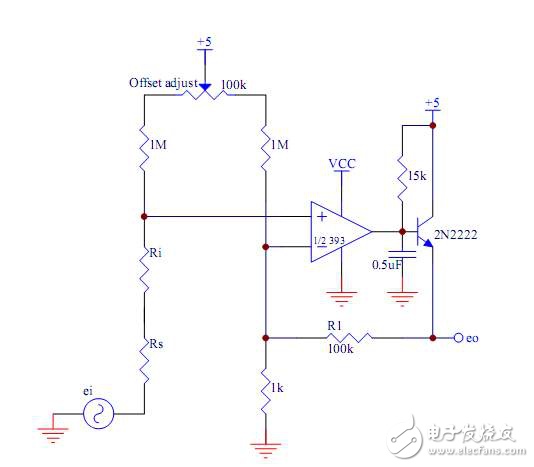

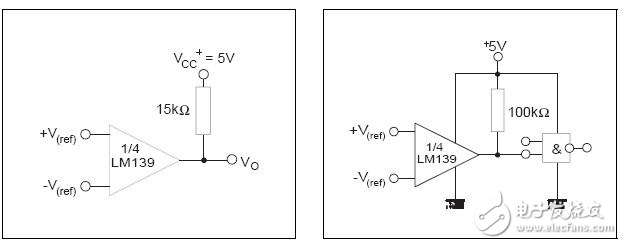

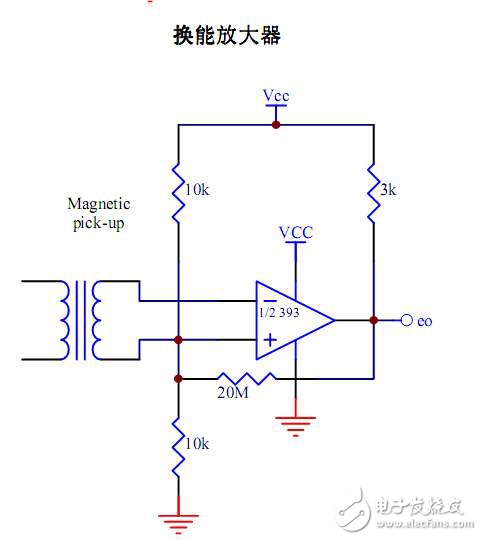

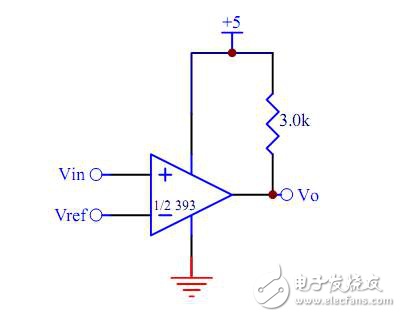

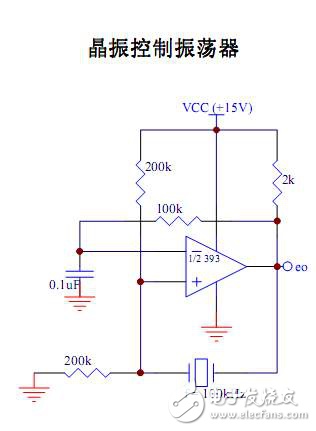

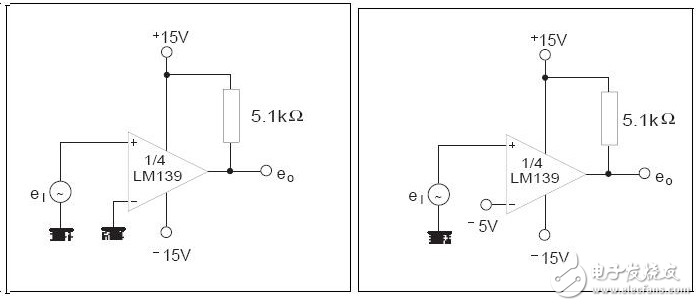

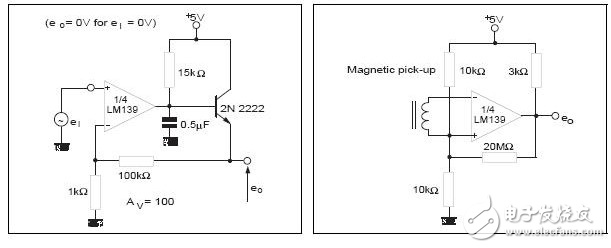

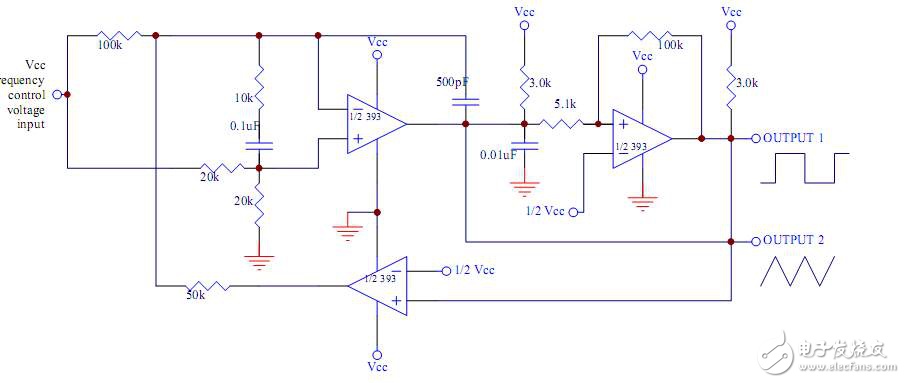

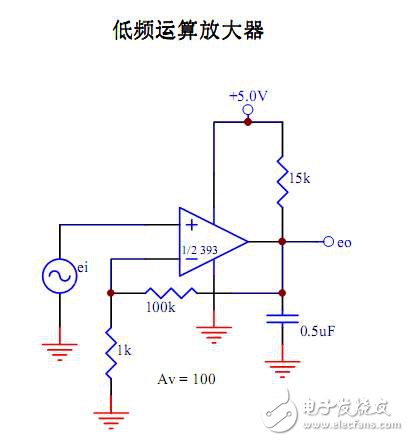

LM393应用电路有以下几种： 1、基本比较器电路 2、LM393驱动CMOS的电路 3、LM393驱动TTL的电路 4、低频运算放大器 5、换能放大器电路 6、带失调调整的低频运算放大器 7、过零检波器 8、 两阶高频压控振荡器 9、极限比较器电路 10、晶振控制振荡器 11、双电源过零检测电路 12、带负参考电压的比较器 |
四电压比较器集成电路LM339资料-LM339/LM393应用电路
lm339中文资料
什么是lm339?LM339/LM393是四电压比较器集成电路。
该电路的特点如下：
工作电源电压范围宽，单电源、双电源均可工作，单电源： 2～36V，双电源：±1～±18V；
消耗电流小， Icc=1.3mA；
输入失调电压小， VIO=±2mV；
共模输入电压范围宽， Vic=0～Vcc-1.5V；
输出与TTL，DTL，MOS，CMOS 等兼容；
输出可以用开路集电极连接“或”门；
采用双列直插14 脚塑料封装（DIP14）和微形的双列14 脚塑料封装（SOP14）
|
内部结构图 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

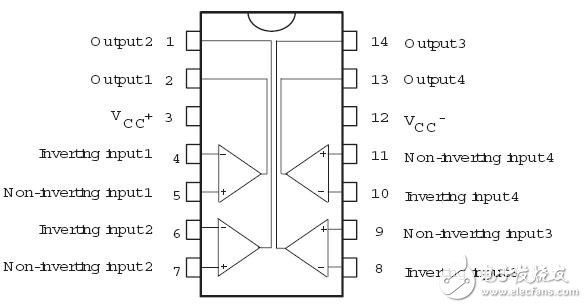

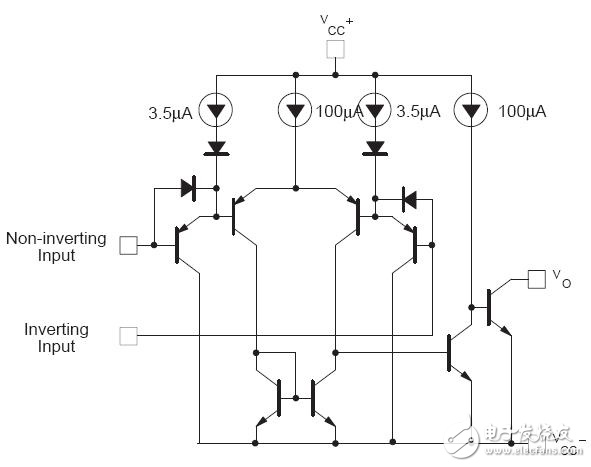

1/4 的内部电路图 LM339引脚功能排列表：
LM339主要参数表：
电特性（除非特别说明，VCC=5.0V， Tamb=25℃）

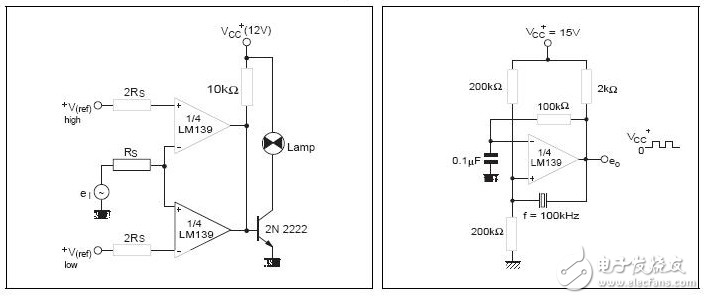

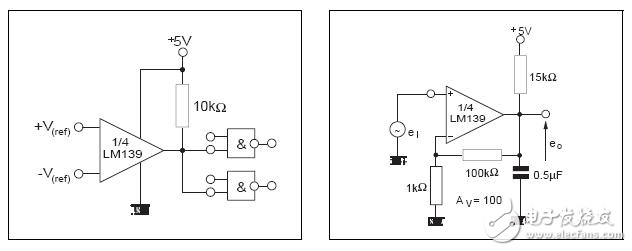

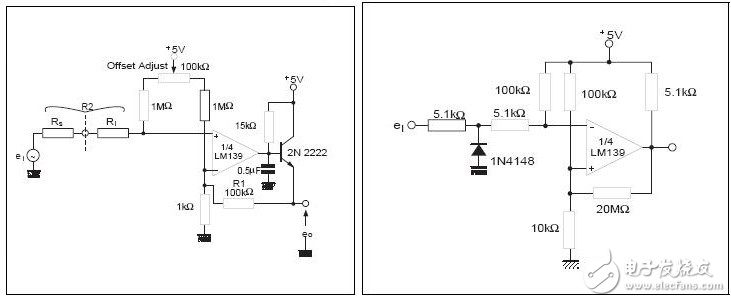

使用说明: LM393/339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要. 比较器的所有没有用的引脚必须接地. LM393/339偏置网络确立了其静态电流与电源电压范围 2.0~30V无关. 通常电源不需要加旁路电容。 差分输入电压可以大于Vcc并不损坏器件.保护部分必须能阻止输入电压向负端超过-0.3V. LM393/339的输出部分是集电极开路,发射极接地的 NPN输出晶体管,可以用多集电极输出提供或 OR ing 功能.输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上,不受 Vcc端电压值的限制.此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用),输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时,输出晶体管将退出而且输出电压将很快上升.输出饱和电压被输出晶体管大约60ohm 的γSAT限制。当负载电流很小时,输出晶体管的低失调电压(约1.0mV)允许输出箝位在零电平。 LM339/LM393典型应用电路图：
|
