本文主要介绍的是74ls374中文资料汇总，首先介绍了74ls374引脚图及功能，其次介绍了74ls374逻辑图及真值表，最后阐述了74ls374推荐工作条件及特性，具体的跟随小编一起来了解一下。
74ls374为具有三态输出的八D边沿触发器，共有54/74S374和54/74LS374两种线路结构型式，其主要电器特性的典型值如下（不同厂家具体值有差别）：
74ls374的输出端O0~O7可直接与总线相连。当三态允许控制端OE为低电平时，O0~O7为正常逻辑状态，可用来驱动负载或总线。当OE为高电平时，O0~O7呈高阻态，即不驱动总线，也不为总线的负载，但锁存器内部的逻辑操作不受影响。当时钟端CP脉冲上升沿的作用下，O随数据D而变。由于CP端施密特触发器的输入滞后作用，使交流和直流噪声抗扰度被改善400mV。

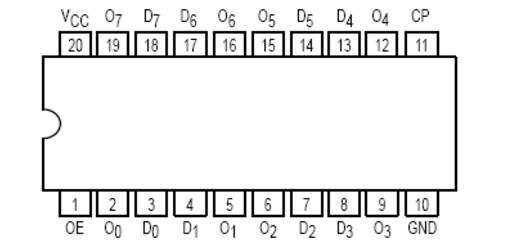

74ls374引脚图及功能
引脚功能
D0～D7————————数据输入端
OE——————————三态允许控制端（低电平有效）
CP——————————时钟输入端
O0~O7————————输出端

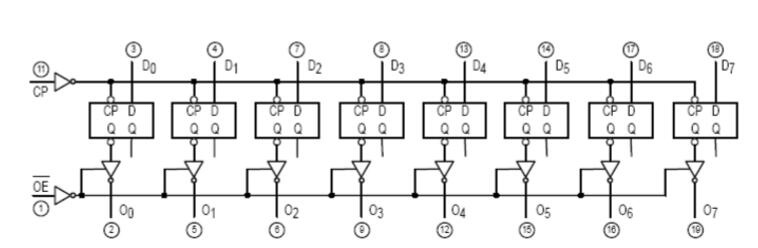

74ls374逻辑图
74ls374真值表
74LS374极限值
电源电压…………………………………………7V
输入电压
54/74S374……………………………………5.5V
54/74LS374……………………………………7V
输出高阻态时高电平电压…………………………5.5V
工作环境温度
54XXX…………………………………-55~125℃7
4XXX…………………………………0~70℃
存储温度…………………………………………-65~150℃

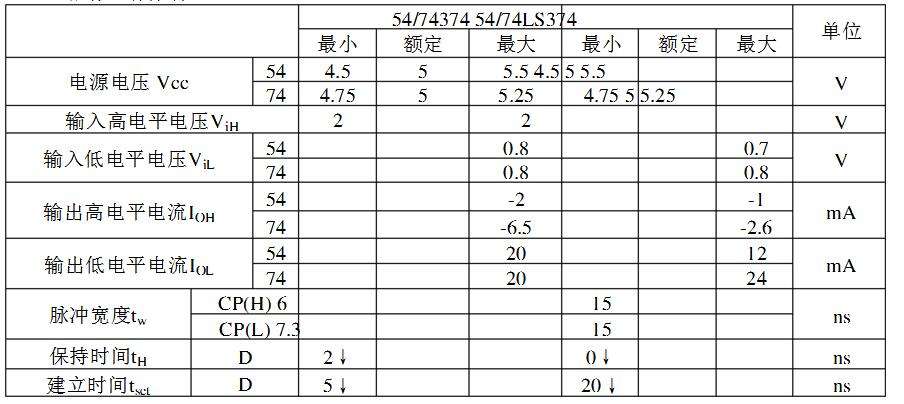

74ls374推荐工作条件
74ls374特性

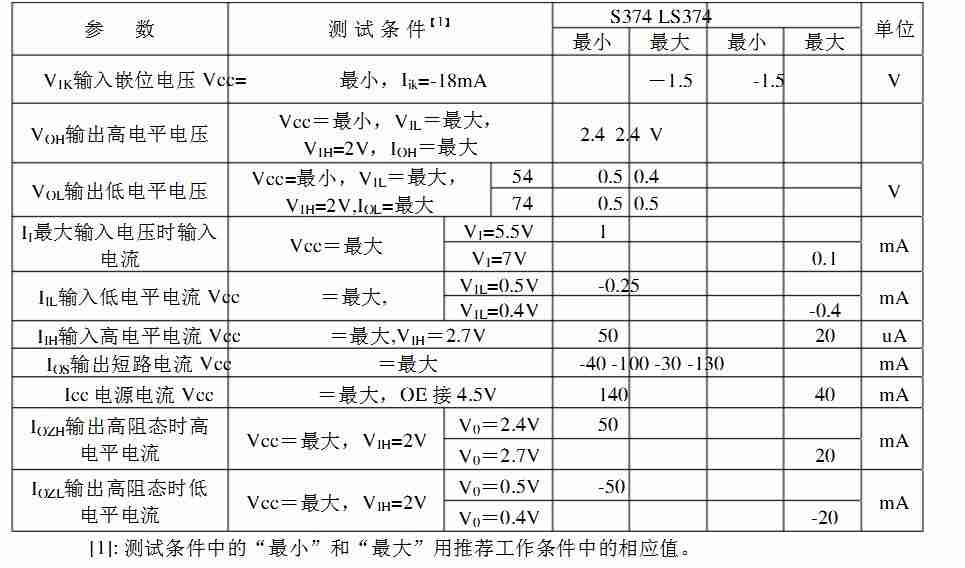

1、静态特性（TA为工作环境温度范围）

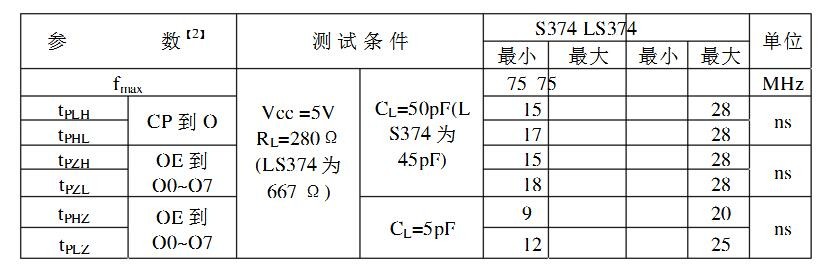

2、动态特性（TA=25℃）
tPLH输出由低到高传输延迟时间
tPHL输出由高到低传输延迟时间
tPZH输出由高阻态到高允许时间
tPZL输出由高阻态到低允许时间
tPHZ输出由高到高阻态禁止时间
tPLZ输出由低到高阻态禁止时间
