LM5005是美国国家半导体公司（NS）日前推出的一款高电压降压稳压器芯片，LM5005高频降压稳压器的工作电压范围7V～75V，工作电．流可达2．5A，输出电压范围1．225V～65V。该芯片性能可靠，体积小巧，适用于48V电信系统、汽车电子系统及工业电源系统。
LM5005高压开关稳压器内置75V的N通道MOSFET晶体管，并采用仿电流模式PWM的专有线路设计，是一款只需极少外接元件支持的2.5A降压稳压器。这种专有的控制技术可在内部产生与电感电流相仿的电流斜坡，从而避免控制器对噪音过于敏感，让LM5005可以在很小的占空比下稳定工作，以便系统设计工程师充分利用其75V宽输入电压及500kHz工作频率。此外，电流模式控制功能也可提供线路固有的前馈功能以简化环路补偿。LM5005可在50KHz～500kHz之间的范围内操作。此外，它还有一个新的双向振荡器同步操作引脚，确保多颗不同的LM5005稳压器芯片可自动同步操作或与外置时钟同步开关。其他保护功能有电流限幅、过热关断及远程关断等功能。LM5005采用TSSOP-20封装工艺。
LM5005功能和特性
1、7V-75V输入范围。
2、模拟电流模式控制。
3、1.25V+1.5%电压基准。
4、可调节输出电压，由1.25V开始。
5、单电阻频率设置。
6、振荡器同步输入。
7、工作频率可调节，由50kHz至500kHz。
8、可调节软启动。
9、关断/待机输入。
10、热关断保护。

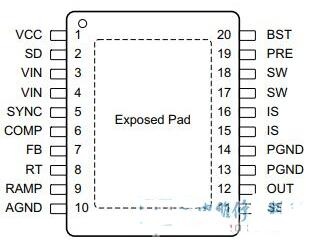

LM5005引脚功能

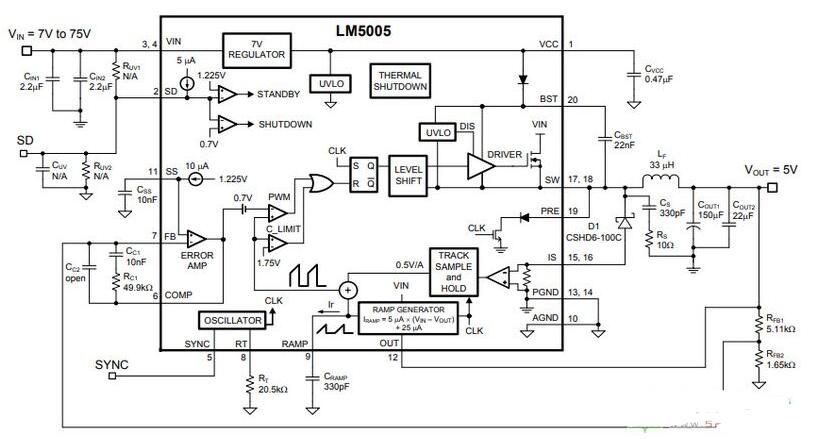

LM5005内部方框图
