74ls162概述
74ls162是为可预置的十进制同步计数器，其主要电特性的典型值如下：
162的清除端是同步的。当清除端/SR为低电平时，在时钟端CP上升沿作用下，才可完成清除功能。
162的预置是同步的。当置入控制器/PE为低电平时，在CP上升沿作用下，输出端Q0－Q3与数据输入端P0－P3一致。对于54/74162，当CP由低至高跳变或跳变前，如果计数控制端CEP、CET为高电平，则/PE应避免由低至高电平的跳变，而54/74LS162无此种限制。
162的计数是同步的，靠CP同时加在四个触发器上而实现的。当CEP、CET均为高电平时，在CP上升沿作用下Q0－Q3同时变化，从而消除了异步计数器中出现的计数尖峰。对于54/74162，只有当CP为高电平时，CEP、CET才允许由高至低电平的跳变，而54/74LS162的CEP、CET跳变与CP无关。
162有超前进位功能。当计数溢出时，进位输出端（TC）输出一个高电平脉冲，其宽度为Q0的高电平部分。在不外加门电路的情况下，可级联成N位同步计数器。对于54/74LS162，在CP出现前，即使CEP、CET、/SR发生变化，电路的功能也不受影响。
74ls162引脚图及功能
引出端符号：
TC 进位输出端
CEP 计数控制端
Q0－Q3 输出端
CET 计数控制端
CP 时钟输入端（上升沿有效）
/SR 异步清除输入端（低电平有效）
/PE 同步并行置入控制端（低电平有效）
74ls162功能表
说明：
H－高电平
L－低电平
X－任意
74ls162极限值
电源电压————————————————7V
输入电压
54/74162—————————————–5.5V
54/74LS162—————————————7V
CEP与CET间电压
54/74162—————————————–5.5V
工作环境温度
54×××——————————－55～125℃
74×××————————————0～70℃
贮存温度————————————–－65～150℃
74ls162推荐工作条件
74ls162逻辑图
74ls162静态特性
【1】：测试条件中的“最大”和“最小”用推荐工作条件中的相应值。
74ls162动态特性
【2】：fmax－最大时钟频率
tPLH－输出由低到高电平传输延迟时间
tPHL－输出由高到低电平传输延迟时间
74ls162应用电路

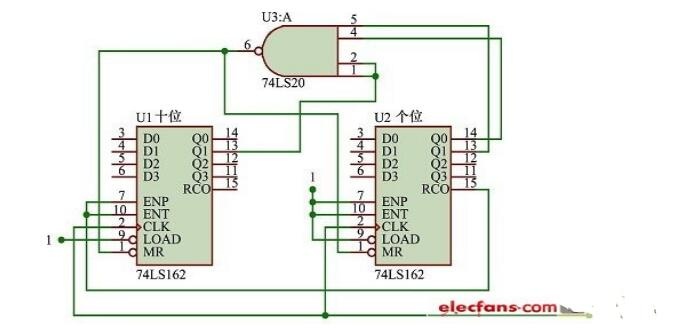

采用同步置零74LS162计数器来设计24进制计数器，反馈代码必须是（23）10相应的8421BCD码为00100011.由此可见反馈信号应取自十位芯片的Q1及个位芯片的Q1和Q0，相应的与非门应改成四输入端与非门。用74LS162并行置零法设计24进制计数器的电路图如图所示。
