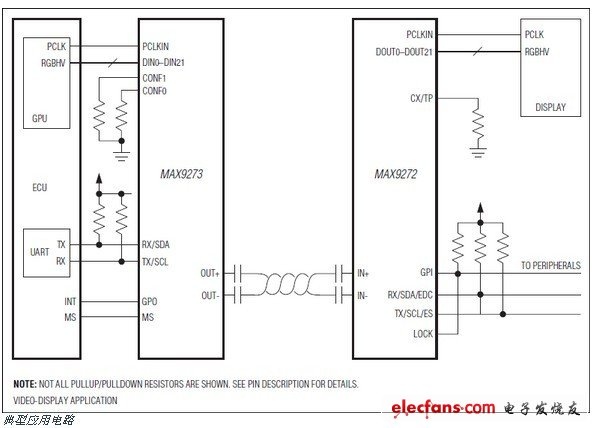

MAX9273紧凑型串行设计用于驱动50Ω同轴电缆或100Ω屏蔽双绞线(STP)的电缆。与MAX9272解串器的设备对。并行输入可编程为单或双输入。双输入，允许注册序列前两个典型的图像传感器的视频数据像素更高的像素时钟输入频率。这双打的最高像素时钟频率比单输入。 该器件具有嵌入式控制通道在UART 1Mbps和9.6kbps混合的UART / I²C接口模式运作，高达400kbps的I²C模式。使用的控制通道，微控制器(μC)是能够编程串行器，解串器，摄像头(或外设)寄存器，在任何时候，独立的视频时序。有一个专用的GPIO，四个可选的GPIO，GPO的输出，允许远程开机摄像头模块，摄像头的帧同步，和其他用途。错误检测和纠错编码是可编程的。 驱动更长的电缆，串行器具有可编程预加重/去加重。可编程扩频是串行输出。串行输出符合ISO 10605和IEC 61000-4-2 ESD标准。 核心电源电压范围是1.7V至1.9V的I / O电源电压范围是1.7V至3.6V。该装置是在40针(6毫米×6毫米)TQFN-EP封装为0.5mm引脚间距和工作在-40℃至+105°C温度范围。
关键特性
相机应用的理想选择
硬盘低的成本50Ω同轴电缆线和FAKRA连接器或100ΩSTP协议
错误检测/纠正
9.6kbps到1Mbps的控制通道的I²C至I²C模式与时钟拉伸性能
最佳的一流的供应电流：75毫安的(最大)
百万像素摄像机的双速率时钟
串行预/去加重允许在全速15米电缆
40引脚(6毫米×6毫米)引线间距为0.5mm TQFN封装
百万像素摄像机的高速数据序列化
单或双输入高达1.5Gbps串行比特率：6.25MHz 100MHz的时钟
多个控制通道模式，系统的灵活性
9.6kbps到1Mbps的控制通道的UART，UART或UART到I²C模式
减少电磁干扰和屏蔽要求
输出为100mV至500mV的单端或100mV到400mV的差分可编程
串行输出的可编程扩频降低EMI
旁路输入锁相环并行时钟抖动衰减
轨道传播并行输入频谱
相机上电和验证的外设功能
内置PRBS发生器的串行链路的误码率测试
高达5个GPIO端口
专用的“向上/向下”的GPO相机帧同步触发和其他用途
降低电力需求
远程/本地从休眠模式唤醒
符合严格的汽车和工业需求
-40°C至1057度C工作温度
±8kV接触放电和±15kV空气ISO 10605和IEC 61000-4-2 ESD保护
