汽车传动系简介(图)

汽车传动系简介(图)

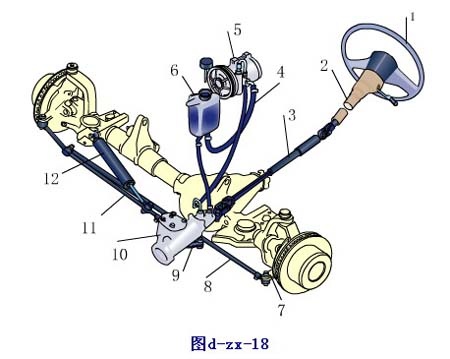

汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。

转向系统的基本组成

(1)转向操纵机构 主要由转向盘、转向轴、转向管柱等组成。

(2)转向器 将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。

(3)转向传动机构 将转向器输出的力和运动传给车轮(转向节)，并使左右车轮按一定关系进行偏转的机构。

转向系统的类型及工作原理

按转向能源的不同，转向系统可分为机械转向系统和动力转向系统两大类。

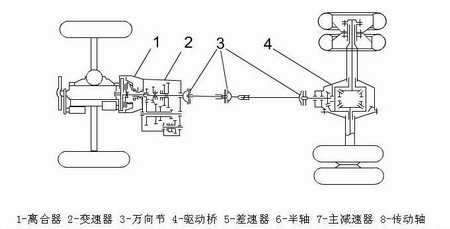

传动系简介

传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

一.传动系的功用

汽车发动机所发出的动力靠传动系传递到驱动车轮。传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

二.传动系的种类和组成

传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。

传动系
