本文设计的大功率多功能充电器具有体积小、重量轻、充电电压低、容量范围广，适用于多性质电池充电等功能。
充电器参数设计
本文设计的充电器可对铅酸、镍氢、镍镉三种电池充放电。充电电流最大为16A，可充6V、12V、24V、30V、36V五档位的电池，充电容量从10Ah到240Ah，供电电源为AC187V~252V、50Hz，充电器体积为250mm×164mm×90mm，重量为3kg。
图1 MAX713封装图
MAX713的封装及引脚功能编程描述
MAX713的封装及引脚功能
1脚VLIMIT：设置单节电池最大电压，电池组(BATT+—BATT-)的最大电压Em不能超过VLIMIT×(电池数量n)，且VLIMIT不能超过2.5V，当VLINIT接V+时，Em=1.65n(V)，通常将VLIMIT与VREF连接。

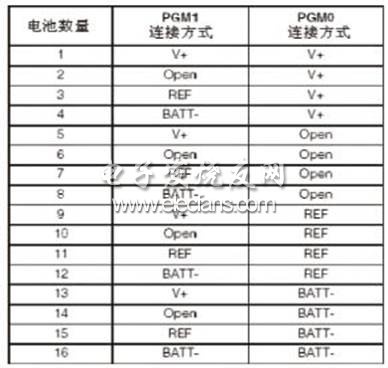

图2 电池数量编程
2脚BATT+：电池组正极。
3脚PGM0：可编程引脚。
4脚PGM1：可编程引脚。通过对PGM0和PGM1脚电压的设定可设置充电电池的的数量，从1到16。
5脚THI：温度比较器的上限电压。当TEMP电压大上升到THI时，快速充电结束。
6脚TLO：温度比较器的下限电压。充电初始，当TEMP电压低于TLO时快速充电被禁止，直到TEMP电压高于TLO。
7脚TEMP：温度传感器输入。
8脚FASTCHG：快速充电状态输出。
9脚PGM2：可编程引脚。通过对PGM2和PGM3脚电压的设定可设置快速充电的最大允许时间(33min～264min)。

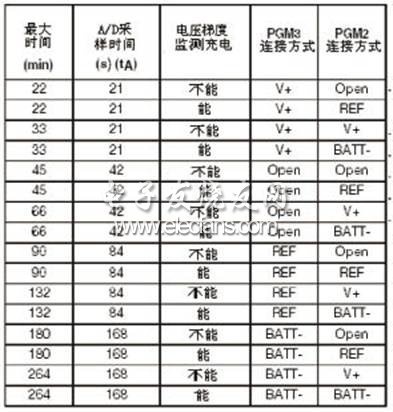

图3 最大充电时间的设定

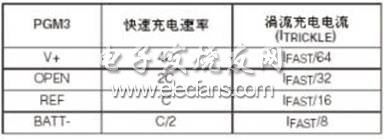

图4 充电速率的设定
10脚PGM3：可编程引脚。除设定最大允许时间外，还可设定快速充电和涓流充电的速率。
11脚CC：恒流补偿输入。
12脚BATT-：电池组负极
13脚GND：系统地。
14脚DRV：驱动外围“PNP”。
15脚V+：分路调节器。V+对BATT-电压为+5V，为芯片提供分路电流(5mA～20mA)。
16脚REF：参考电压输出2V。
